一、产品概述及性能

---

JWM系列蜗轮丝杆升降机作为一种基础起重部件，由科迈德公司分析吸收国际蜗轮丝杆升降机设计制造先进技术的基础上，创新发展，推出此款全新产品。产品通过蜗轮传动丝杆完成提升、下降、推进、翻转等动作功能，主流驱动源可分为电动机  ， 驱动和手动驱动，也支持液压、气动等其它驱动方式。电动机驱动可实现定速驱动和调速驱动，同时支持搭载高精密伺服驱动控制系统，可按照设定程序指令完成精准控制，实现智能传动 “ Intelligent transmission system  ”工作系统。产品标准承载能力范围从200KG~100t,最高输入转速1500r/min，允许最大提升速度3m/min，工作环境温度-20~100C°之间，丝杆工作行程长度可按客户要求制造。

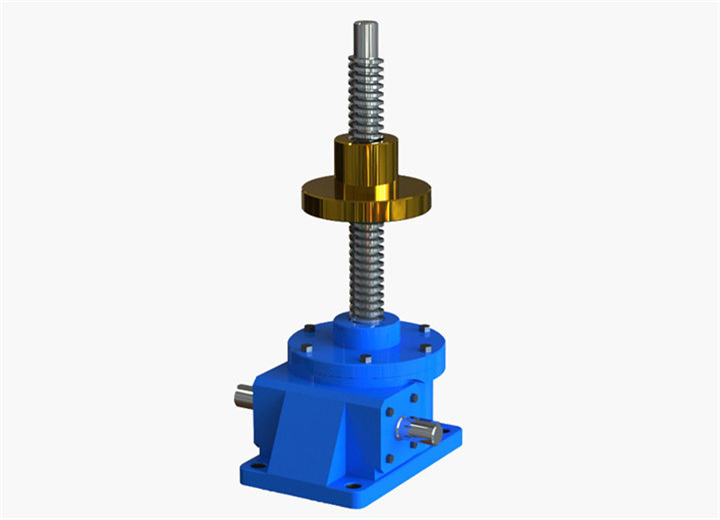

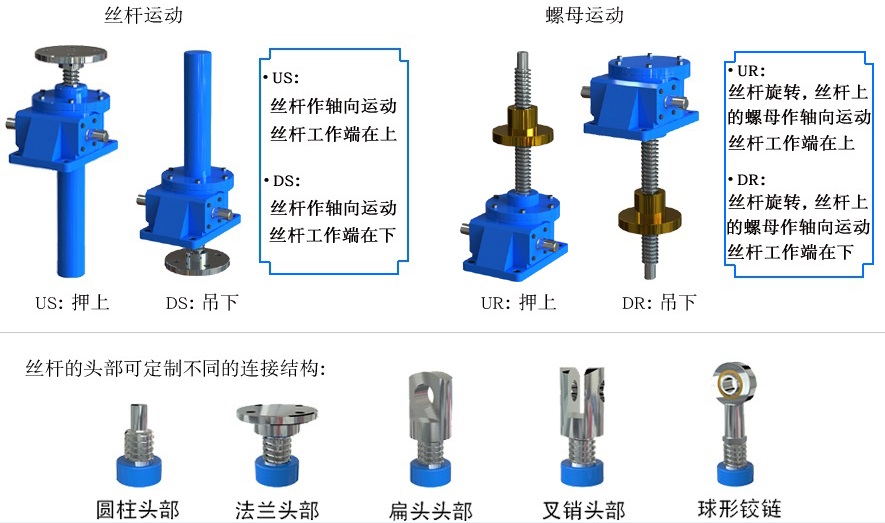

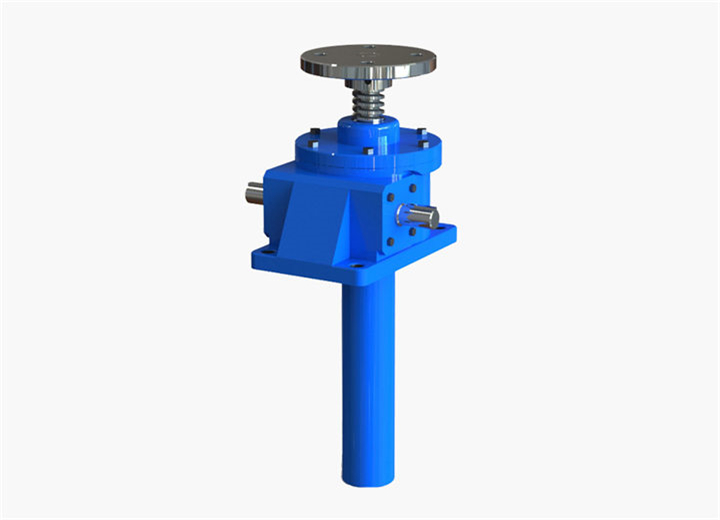

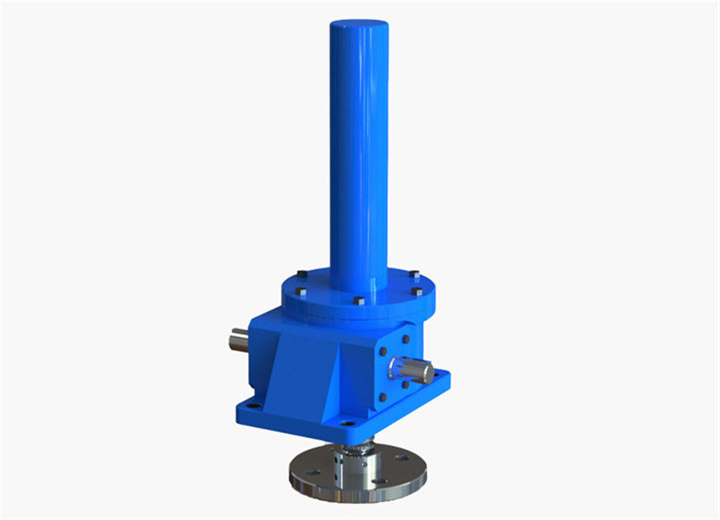

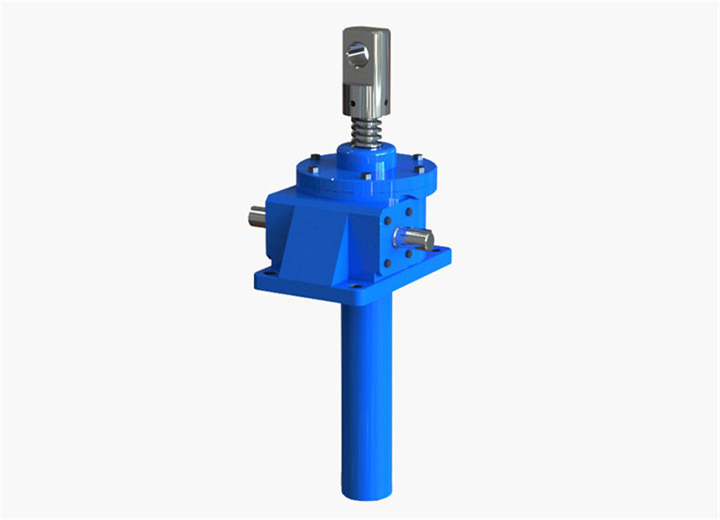

二、产品结构和装配形式

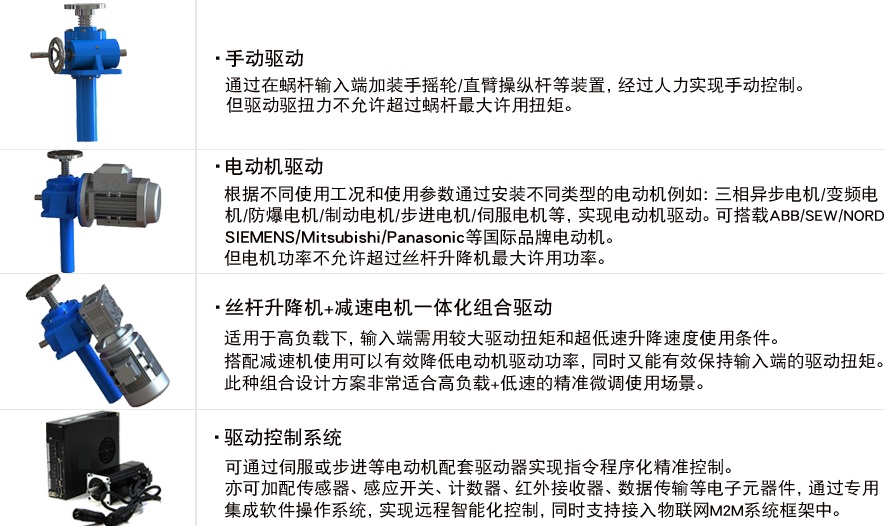

三、产品驱动控制方式

四、产品主要性能参数

---

*最大载荷所需输入轴扭矩包括无负荷空载扭矩的数值。

五、产品应用结构范围

---

1.生产流水线中的提升、位移、夹紧、翻转等执行装置。

2.冶金设备中装置及夹紧，提升和翻转装置。

3.车辆制造业的举车机、柔性工装及焊接升降机等。

4.光伏产业单晶硅、多晶硅铸锭炉的升降装置及太阳能发电跟踪装置。

5.航空航天、国防军事、天文望远镜等遥控执行装置。

6.升降舞台升降装置。

7.造船、水利、食品及仓储、铸造等行业、医疗机械、木工机械、食品机械的各种执行机构。

8.立车和龙门等机床上的提升装置。

六、产品性能优点

1.静载自锁：梯形丝杆具有自锁功能，没有制动装置也可保持自锁状态。受较大振动冲击负荷时，自锁有失效风险需加制动。

2.低速、低频率：主要用于大负荷、低速与无需频繁工作的场所。

3.产品结构模块化：产品结构紧凑，模块化，可简单连接各种辅助附件和驱动源。

4.环保低噪：产品运行噪音小、采用润滑脂润滑，无泄漏。

5.安装结构多变：可支持横向、纵向、角度倾斜等各种安装结构。

6.材质可选：根据不同使用环境，丝杆可选用不锈钢、40CrMoTi、40CrMo、20CrMo等低碳合金钢材料，提升机械性能。

7.产品智能化：产品可通过安装各种元器件和驱动控制系统，实现自动化智能控制。

8.使用寿命长：产品内部核心部件蜗轮可采用铝青铜或锡青铜等高耐磨性材料，直接提升产品使用寿命。

·产品详细参数资料、产品选型、CAD外形图或三维数模、方案设计等，可联系我司销售工程师提供服务。

·销售工程师：18753457975（孙工）

·销售工程师：15345451322（刘工）
