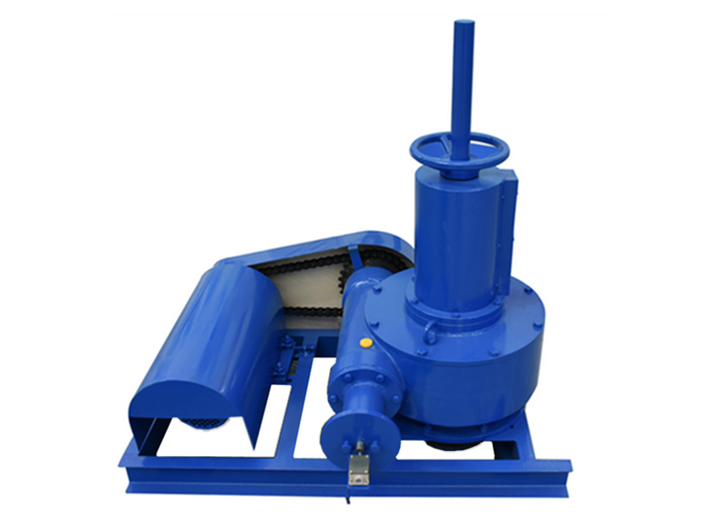

JWZ手动提升中心传动刮泥机减速机

所属类别：刮泥机减速机

产品规格：
JWZ147-JWZ200-JWZ240-JWZ350-JWZ420-JWZ460-JWZ500

所属品牌：KOMAD 制造商：科迈德传动公司
详细内容

一、产品概述


       JWZ系列手动提升中心传动刮泥机减速机，是科迈德公司自主设计研发的一款主要应用于城市水厂、城镇污水处理厂、化工、轻纺、冶金等行业的污水处理工程中排泥机械的高端配套产品。中心传动刮泥机通过减速驱动装置和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或排泥泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。

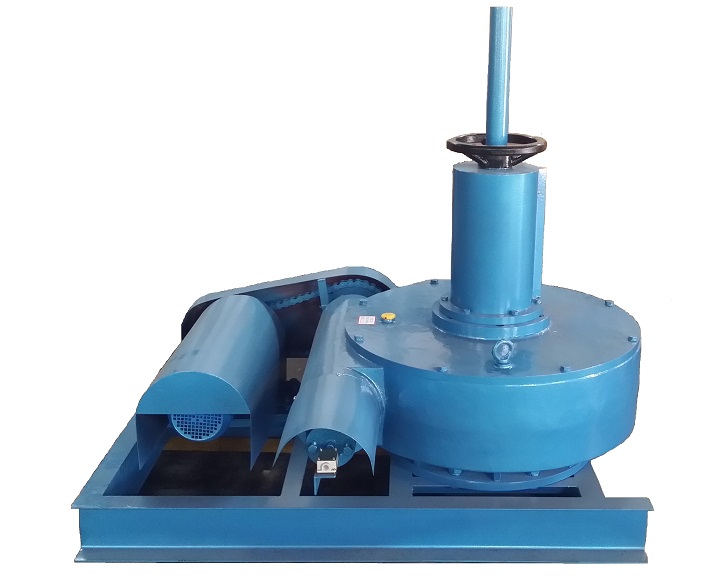

       JWZ系列手动提升中心传动刮泥机减速机主要由立式齿轮箱、手动提升装置机构、提升驱动手轮、驱动减速电机、PLC集成控制箱、传动连接组件、防护罩、基架、转动主轴、功能型传感器等部件组成。产品的机械性能和功能全部支持PLC集成控制的指示命令，可做到全自动化运行工作，产品运行工作状态中，可实现远程监测、报警、自检、自调节等智能化功能。产品为低速输出传动装置，输出扭矩大、噪音低、运行平稳、无泄漏，属于高效节能型明星产品。

       该产品可根据不同的使用场景和使用环境，选择不同的硬件、软件配置，产品适用处理池池径范围1米-30米，支持特殊非标准化产品定制。


二、产品主要性能参数


序号 1 2 3 4 5 6 7
产品型号 JWZ147 JWZ200 JWZ240 JWZ350 JWZ420 JWZ460 JWZ500
模数m 6 8 10 10 12 10 11
中心距a 147 200 240 350 420 460 500
蜗轮箱传动比i 20/40 20/40 40 60 60 80 80
额定输入功率KW 0.37/0.55 0.55/0.75 0.55/0.75 1.1/1.5 1.5 1.5 2.2/3
额定输出扭矩N.M 2400/2500 4500/4700 7500/8000 16500/19000 27000 35000 46000/51000
提升净高度mm 150 250 250 250 250 250 250
过载控制方式 AOC AOC AOC AOC AOC AOC AOC
过载系数OC 0.95 0.95 0.92 0.9 0.86 0.86 0.85
支持工作时限h/d 24 24 24 24 24 24 24
工况系数fAh 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2
刮耙提升方式 ST ST ST
 ST
 ST
 ST
 ST
主轴允许回转时长区间S 10S~15S 10S~15S 10S~15S 10S~20S 10S~20S 10S~20S 10S~25S
机械能转化率均值ECE 1:2.9 1:2.9 1:2.9 1:3 1:3 1:3.2 1:3.2

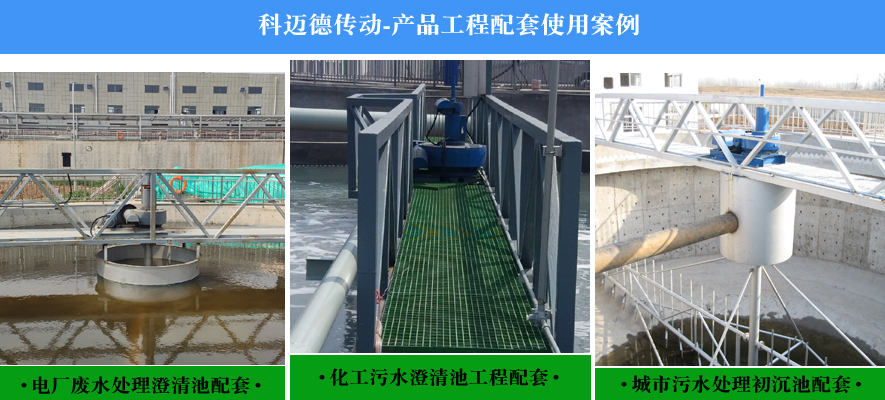

三、产品使用案例



四、产品性能优点


1.设备采用多级减速组合传动，扭矩逐层递增，终端输出扭矩大、机械性能可靠。

2.核心部件立式蜗轮箱箱体，采用密闭式设计，无泄漏，环保洁净。

3.设备属于低速输出传动装置，噪音低、运行平稳。

4.比传统的同类型产品结构更紧凑，安装简便。

5.设备配备AOC全自动过载保护机制，可以更大限度的保护设备的安全运行

6.输出主轴与刮耙主轴采用法兰式对接连接，拆装方便，易维护。

7.设备可以配备传感器、数据屏显、远程终端控制等辅件，使用控制方式更智能化。

8.设备采用新一代高效电机驱动，产品高效节能，避免了过多的能源浪费，大大降低了客户的使用成本。


·产品详细参数资料、产品选型、CAD外形图或方案设计等，可联系我司销售工程师提供服务。

·销售工程师：18753457975（孙工）

·销售工程师：15345451322（刘工）
