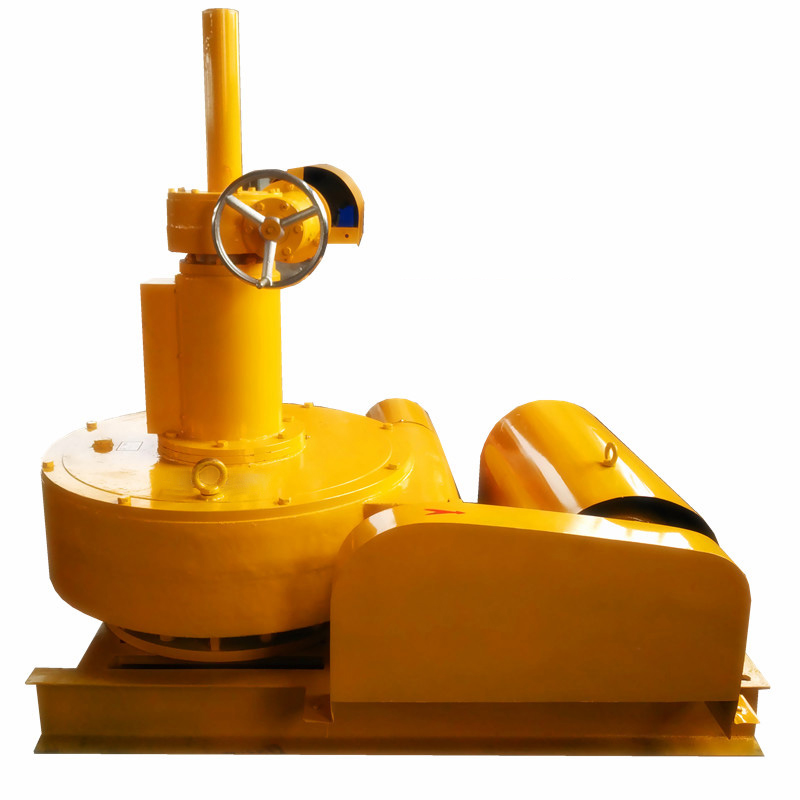

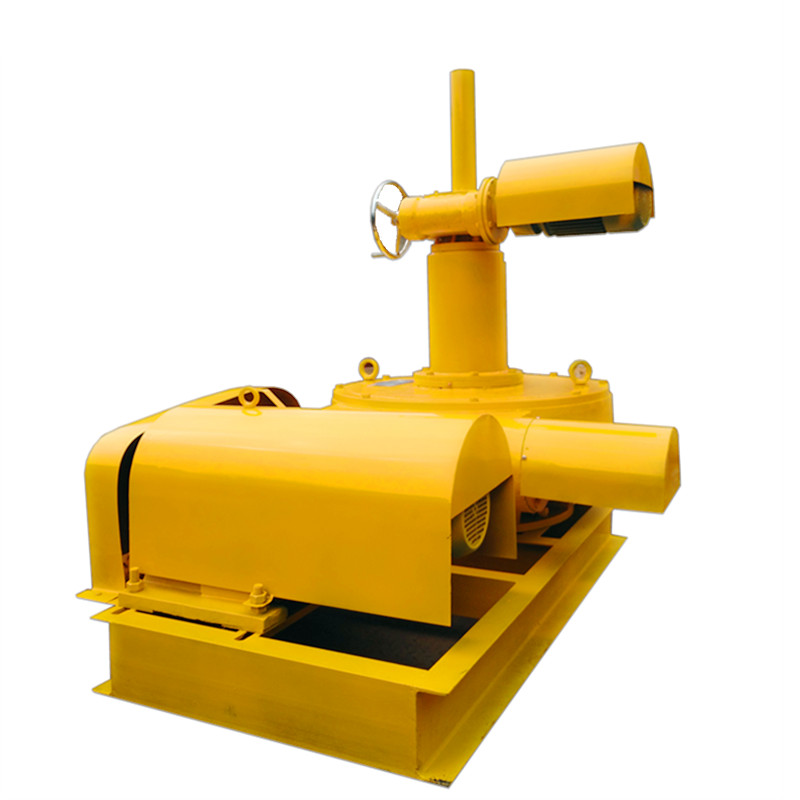

JWZ电动提升中心传动刮泥机减速机

所属类别：刮泥机减速机

产品规格：
JWZ147-JWZ200-JWZ240-JWZ350-JWZ420-JWZ460-JWZ500

所属品牌：KOMAD 制造商：科迈德传动公司
详细内容

一、产品概述


       JWZ系列电动提升中心传动刮泥机减速机，是科迈德公司自主设计研发的一款主要应用于城市水厂、城镇污水处理厂、化工、轻纺、冶金等行业的污水处理工程中排泥机械的高端配套产品。中心传动刮泥机通过减速驱动装置和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或排泥泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。

       JWZ系列电动提升中心传动刮泥机减速机主要由立式齿轮箱、电动提升装置机构、提升驱动减速电机、驱动减速电机、PLC集成控制箱、传动连接组件、防护罩、基架、转动主轴、功能型传感器等部件组成。产品的机械性能和功能全部支持PLC集成控制的指示命令，可做到全自动化运行工作，产品运行工作状态中，可实现远程监测、报警、自检、自调节等智能化功能。产品为低速输出传动装置，输出扭矩大、噪音低、运行平稳、无泄漏，属于高效节能型明星产品。

       该产品可根据不同的使用场景和使用环境，选择不同的硬件、软件配置，产品适用处理池池径范围1米-30米，支持特殊非标准化产品定制。


二、产品主要性能参数


序号 1 2 3 4 5 6 7
产品型号 JWZ147 JWZ200 JWZ240 JWZ350 JWZ420 JWZ460 JWZ500
模数m 6 8 10 10 12 10 11
中心距a 147 200 240 350 420 460 500
蜗轮箱传动比i 20/40 20/40 40 60 60 80 80
额定输入功率KW 0.37/0.55 0.55/0.75 0.55/0.75 1.1/1.5 1.5 1.5 2.2/3
额定输出扭矩N.M 2400/2500 4500/4700 7500/8000 16500/19000 27000 35000 46000/51000
电动提升额定功率KW 0.55 0.75 0.75 0.75 0.75 0.75 1.1
提升净高度mm 150 250 250 250 250 250 250
过载控制方式 AOC AOC AOC AOC AOC AOC AOC
过载系数OC 0.95 0.95 0.92 0.9 0.86 0.86 0.85
支持工作时限h/d 24 24 24 24 24 24 24
工况系数fAh 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2
刮耙提升方式 DT/INS-DT DT/INS-DT
 DT/INS-DT
 DT/INS-DT
 DT/INS-DT
 DT/INS-DT
 DT/INS-DT
主轴允许回转时长区间S 10S~15S 10S~15S 10S~15S 10S~20S 10S~20S 10S~20S 10S~25S
机械能转化率均值ECE 1:2.9 1:2.9 1:2.9 1:3 1:3 1:3.2 1:3.2
·刮耙提升方式：DT电动提升、INS-DT全自动指令式电动提升

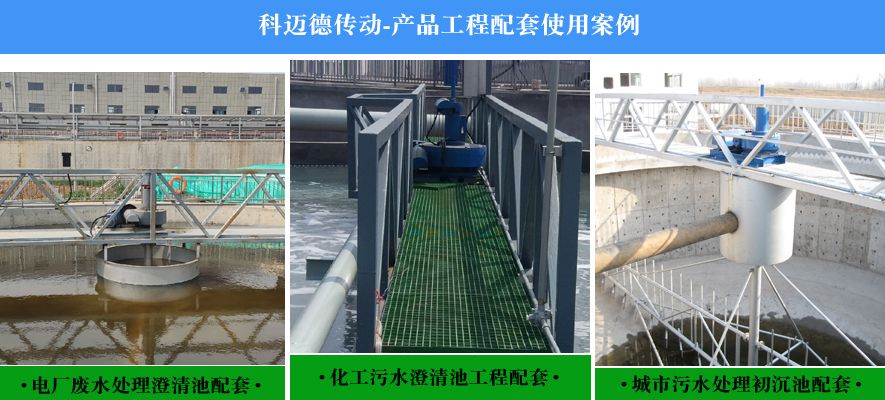

三、产品使用案例



四、产品性能优点


1.设备采用多级减速组合传动，扭矩逐层递增，终端输出扭矩大、机械性能可靠。

2.核心部件立式蜗轮箱箱体，采用密闭式设计，无泄漏，环保洁净。

3.设备属于低速输出传动装置，噪音低、运行平稳。

4.比传统的同类型产品结构更紧凑，安装简便。

5.设备配备AOC全自动过载保护机制，可以更大限度的保护设备的安全运行

6.输出主轴与刮耙主轴采用法兰式对接连接，拆装方便，易维护。

7.设备可以配备传感器、数据屏显、远程终端控制等辅件，使用控制方式更智能化。

8.设备采用新一代高效电机驱动，产品高效节能，避免了过多的能源浪费，大大降低了客户的使用成本。


·产品详细参数资料、产品选型、CAD外形图或方案设计等，可联系我司销售工程师提供服务。

·销售工程师：18753457975（孙工）

·销售工程师：15345451322（刘工）
