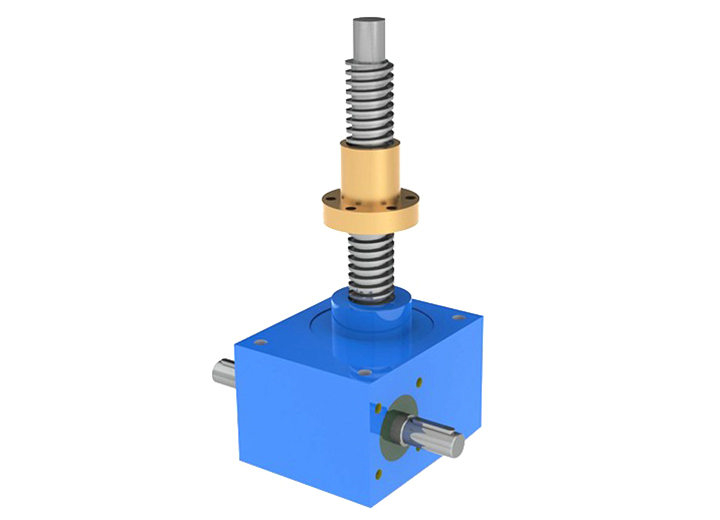

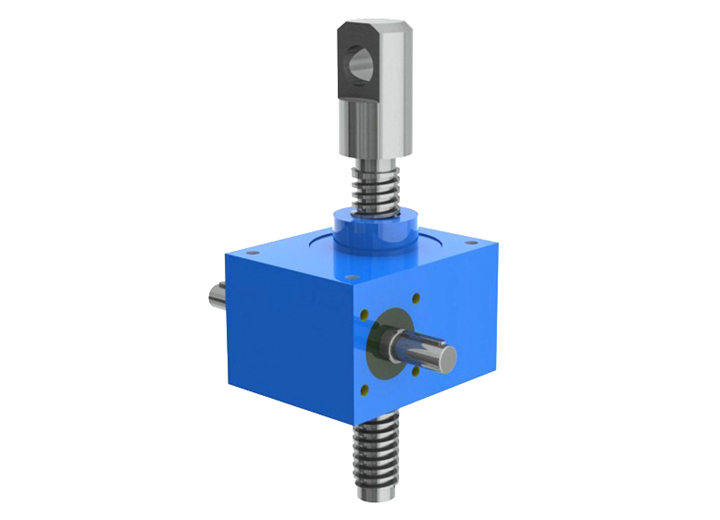

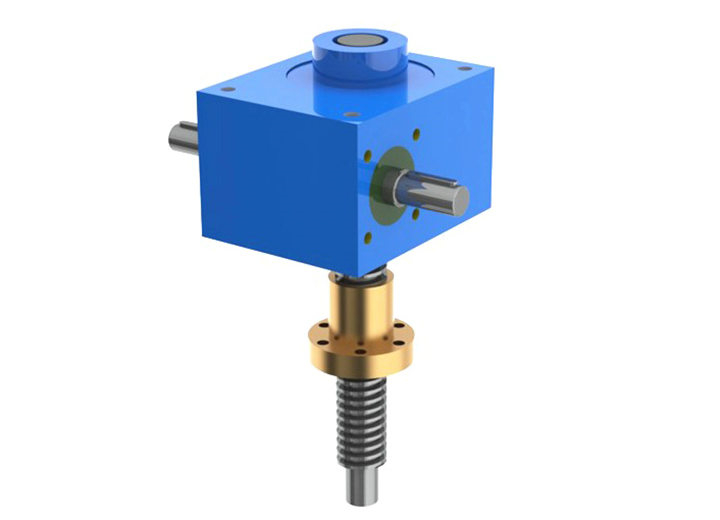

CS螺旋升降机

所属类别：螺旋升降机

产品规格：
CS2.5-CS5-CS10-CS25-CS50-CS150-CS250-CS350-CS500

所属品牌：KOMAD 制造商：科迈德传动公司

详细内容

一、产品概述

CS系列螺旋升降机是科迈德公司引进德国技术和执行标准，自主设计研发出的一种新型起重部件。承载能力从100KG — 100T。和普通蜗轮丝杆升降机相比，CS螺旋升降机具有几个显著的优势：结构更紧凑、传动精度更高、输入形式更多样化，因其内部核心部件蜗轮采用了锡青铜材质，所以使用寿命也更长。允许最高升降/给进速度可达1.5m/min，最高输入转速1500r/min。产品通过蜗轮传动丝杆完成提升、下降、推进、翻转等动作功能，主流驱动源可分为电动机驱动和手动驱动，也支持液压、气动等其它驱动方式。电动机驱动可实现定速驱动和调速驱动，同时支持搭载高精密伺服驱动控制系统，可按照设定程序指令完成精准控制，实现智能传动 “ Intelligent transmission system ”工作系统。工作环境温度-20~100C°之间，丝杆工作行程长度可按客户要求制造。

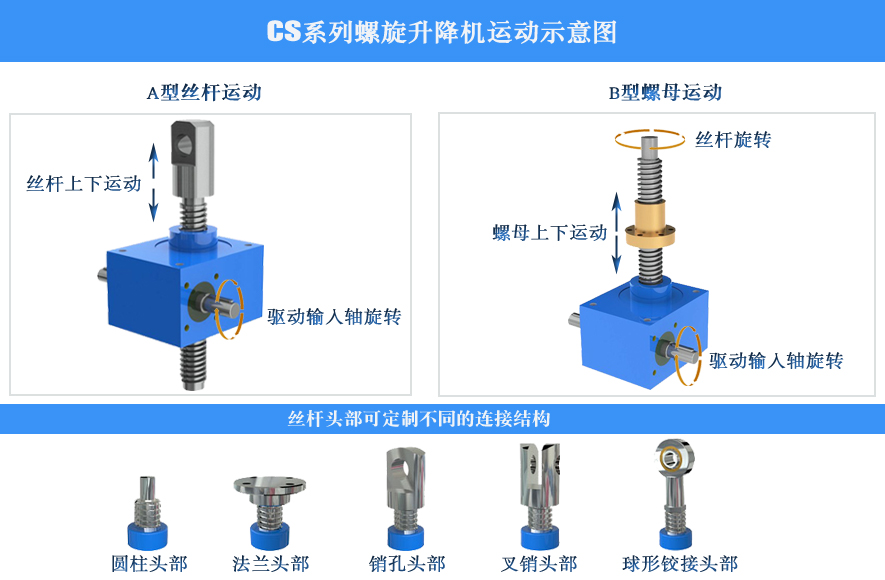

二、产品装配结构和运动示意

三、产品驱动控制形式

四、产品主要性能参数

型号	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
最大提升力KN	2.5	5	10	25	50	150	250	350	500
梯形丝杆规格mm	14×4	18×4	20×4	30×6	40×7	60×9	80×10	100×10	120×14
N普通速比i	4:1	4:1	4:1	6:1	7:1	9:1	10:1	10:1	14:1
N普通速比时每转位移量mm/r	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
L慢速速比i	16:1	16:1	16:1	24:1	28:1	36:1	40:1	40:1	56:1
L慢速速比时每转位移量mm/r	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25
环境温度20°C,负荷比20%hr时的最大驱动能力KW①	0.18	0.3	0.5	1.2	2.3	5.1	10	15	22
环境温度20°C,负荷比10%hr时的最大驱动能力KW①	0.25	0.42	0.7	1.7	3.2	7.1	14	21	30
N普通速比时的总效率%	34	30	28	27	25	19	19	15	15
L慢速速比时的总效率%	24	23	21	19	18	14	14	11	11
丝杆额定效率%	49	42.5	40	40	36.5	32.5	29	24	28
最大负荷时的丝杆转矩NM	3.2	7.5	16	60	153	437	1390	2312	4100
输入轴最大许用转矩NM	1.5	3.4	7.1	18	38	93	240	340	570
箱体材料	AL铝合金			AL/QT	QT球墨铸铁
蜗轮蜗杆箱重量kg	0.6	1.2	2.1	6	17	32	57	85	160
每100mm丝杆重量kg	0.1	0.35	0.45	0.7	1.2	2	4.2	6.6	10.3
传动时所需润滑脂量kg	0.03	0.08	0.14	0.24	0.8	1.1	2.0	2.7	3.2
②N普通速比A型质量惯性矩kgcm²	0.070	0.122	0.160	0.780	1.971	3.412	16.04	49.12	98.27
②N普通速比B型质量惯性矩kgcm²	0.069	0.126	0.165	0.794	1.952	3.741	17.58	52.45	103.39
②L慢速速比A型质量惯性矩kgcm²	0.045	0.088	0.115	0.558	1.371	2.628	12.35	37.05	72.62
②L慢速速比A型质量惯性矩kgcm²	0.050	0.091	0.119	0.552	1.381	2.647	12.44	37.37	73.15
N普通速比时的空载转矩NM	0.06	0.10	0.26	0.36	0.76	1.90	2.84	3.24	3.96
L慢速速比时的空载转矩NM	0.04	0.8	0.16	0.26	0.54	1.2	1.94	2.20	2.84

①A型梯形丝杆时的最大许用值。

②指100mm丝杆长度情况下。

五、产品使用结构范围

1.生产流水线中的提升、位移、夹紧、翻转等执行装置。

2.冶金设备中装置及夹紧，提升和翻转装置。

3.车辆制造业的举车机、柔性工装及焊接升降机等。

4.光伏产业单晶硅、多晶硅铸锭炉的升降装置及太阳能发电跟踪装置。

5.航空航天、国防军事、天文望远镜等遥控执行装置。

6.升降舞台升降装置。

7.造船、水利、食品及仓储、铸造等行业、医疗机械、木工机械、食品机械的各种执行机构。

8.立车和龙门等机床上的提升装置。

六、产品性能优点

1.静载自锁：梯形丝杆具有自锁功能，没有制动装置也可保持自锁状态。受较大振动冲击负荷时，自锁有失效风险需加制动。

2.可靠性高：产品可设计应用于各种恶劣工况环境下，机械性能稳定可靠。

3.产品结构模块化：产品结构紧凑，模块化，输入形式多样，可简单连接各种辅助附件和驱动源。

4.环保低噪：产品运行噪音小、采用润滑脂润滑，无泄漏。

5.安装结构多变：可支持横向、纵向、角度倾斜等各种安装结构。

6.材质可选：根据不同使用环境，丝杆可选用不锈钢、40CrMoTi、40CrMo、20CrMo等低碳合金钢材料，提升机械性能。

7.产品智能化：产品可通过安装各种元器件和驱动控制系统，实现自动化智能控制。

8.使用寿命长：产品内部核心部件蜗轮可采用铝青铜或锡青铜等高耐磨性材料，直接提升产品使用寿命。

·产品详细参数资料、产品选型、CAD外形图或三维数模、方案设计等，可联系我司销售工程师提供服务。

·销售工程师：18753457975（孙工）

·销售工程师：15345451322（刘工）
