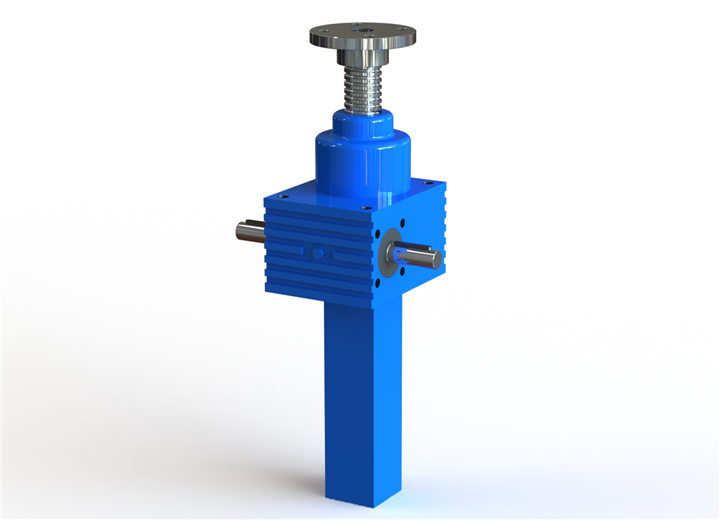

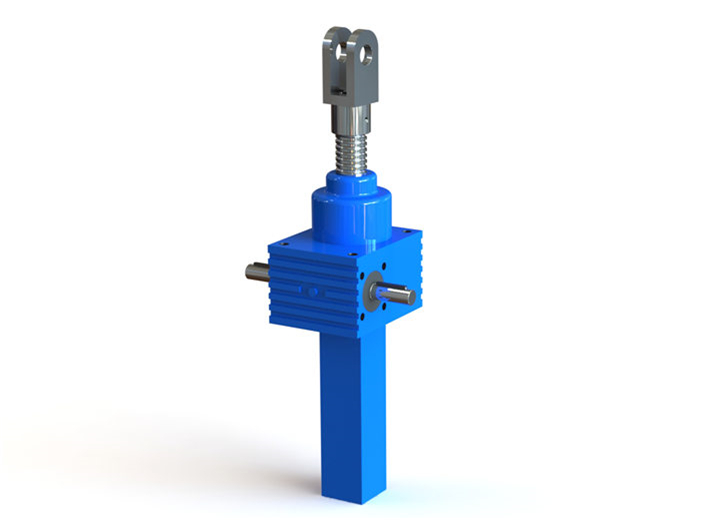

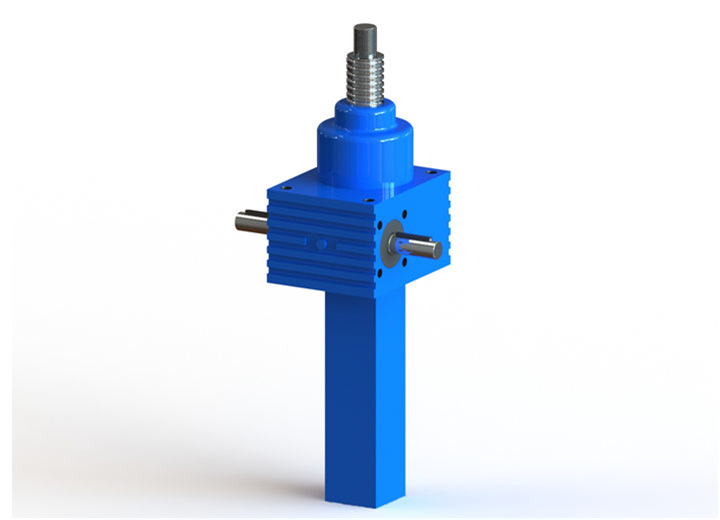

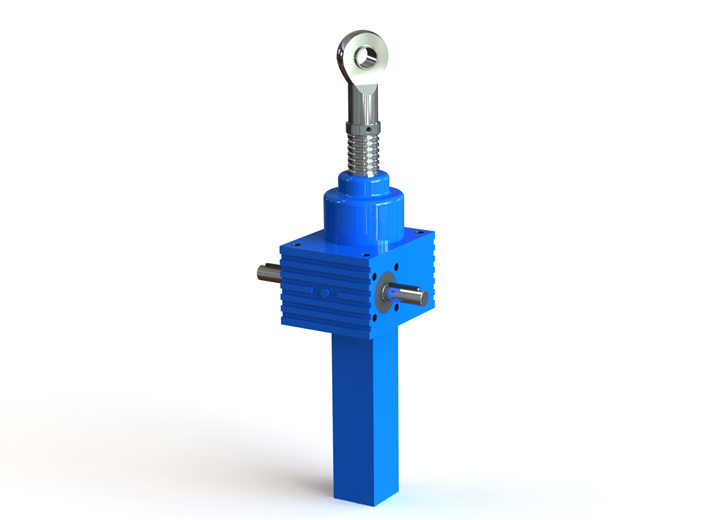

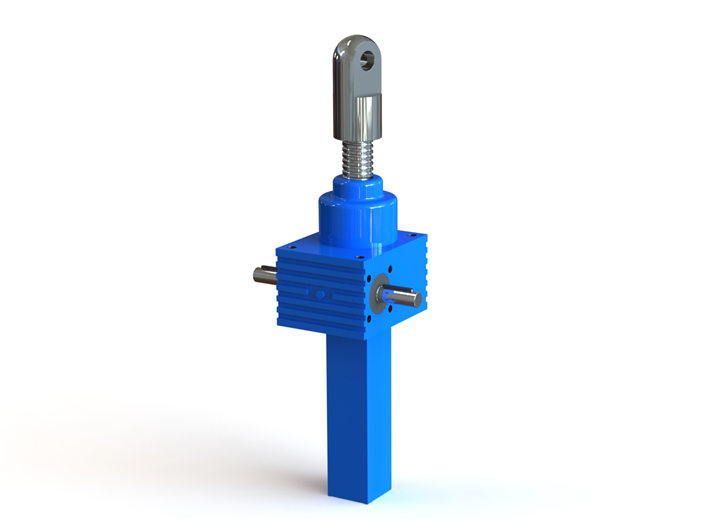

SJB滚珠螺旋升降机

所属类别：螺旋升降机

产品规格：
SJB10-SJB20-SJB21-SJB22-SJB50-SJB51-SJB80-SJB81-SJB10...

所属品牌：KOMAD 制造商：科迈德传动公司

详细内容

一、产品概述

SJB系列滚珠螺旋升降机是科迈德公司引进德国技术和执行标准，自主设计研发出的一种新型起重部件。适用于高速、高频和高性能的装置中，主要构件为精密滚珠丝杆副与高精度蜗轮蜗杆副。产品运用滚动摩擦，提高了整机效率，只需很小的驱动源，就可以产生很大的推力。滚珠螺旋升降机按照国标GB/T17587.3-1998及应用实例，滚珠丝杆是将回转运动转化成直线运动或将直线运动转化为回转运动的理想产品，性能优良，具有传动效率高、定位精准等特点。

产品通过蜗轮传动滚珠丝杆完成提升、下降、推进、翻转等动作功能，主流驱动源可分为电动机，驱动和手动驱动，也支持液压、气动等其它驱动方式。电动机驱动可实现定速驱动和调速驱动，同时支持搭载高精密伺服驱动控制系统，可按照设定程序指令完成精准控制，实现智能传动 “ Intelligent transmission system ”工作系统。产品标准承载能力范围从10KG~15t,最高输入转速1500r/min，允许最大提升速度5m/min，工作环境温度-20~100C°之间，滚珠丝杆工作行程长度可按客户要求制造。

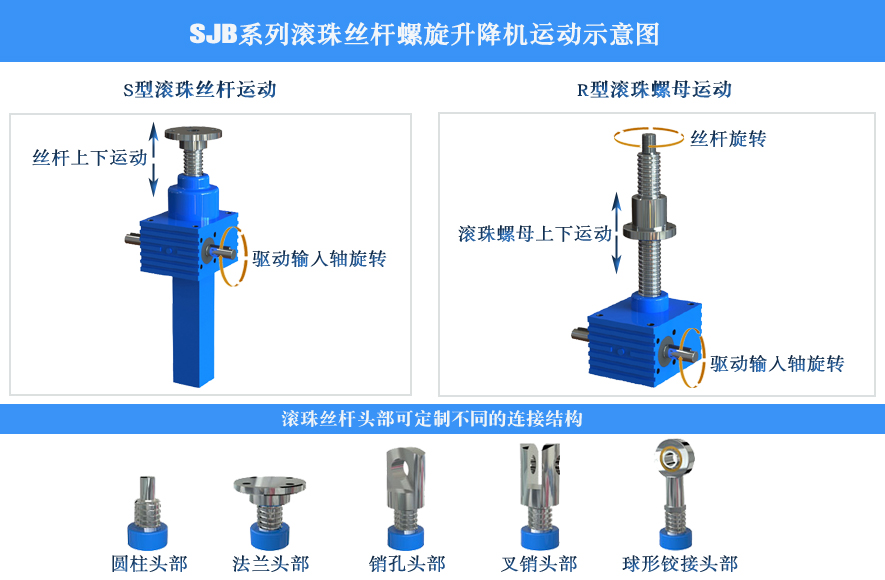

二、产品装配结构和运动示意

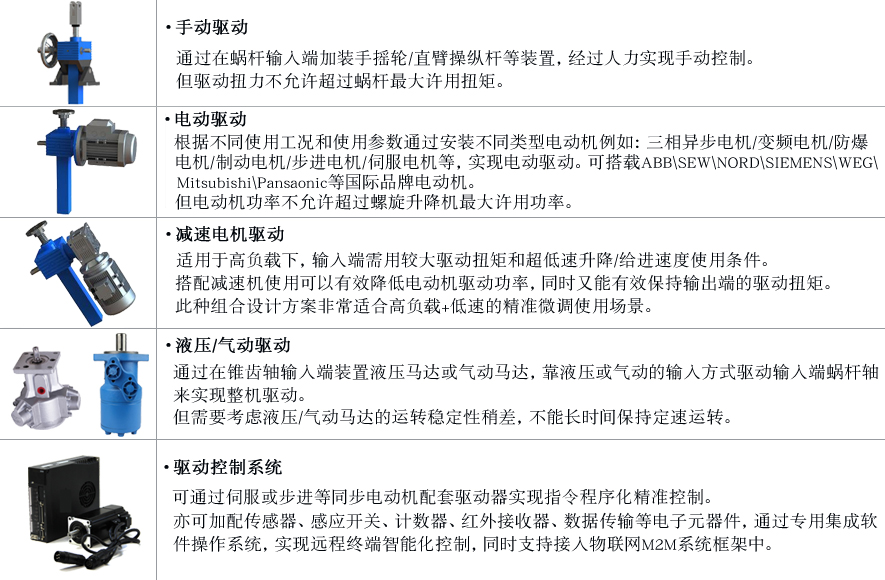

三、产品驱动控制方式

四、产品主要性能参数

产品型号		SJB10	SJB20	SJB21	SJB22	SJB50	SJB51	SJB80	SJB81	SJB100	SJB101	SJB200	SJB201	SJB300
最大提升力KN		10	20	20	20	50	35	60	60	80	70	90	100	150
额定动载KN		11	17	25	25	46	30	53	56	71	62	78	97	111
丝杆直径×导程mm		20×5	32×5	32×10	32×20	40×10	40×20	50×10	50×20	63×10	63×20	80×10	80×20	100×20
蜗轮蜗杆传动比i	V1	1:4	1:6	1:6	1:6	1:7	1:7	1:8	1:8	1:8	1:8	1:8.75	1:8.75	1:10.25
蜗轮蜗杆传动比i	L1	1:16	1:24	1:24	1:24	1:28	1:28	1:32	1:32	1:32	1:32	1:35	1:35	1:41
输入每转丝杆/螺母轴向位移量mm	V1	1.25	0.83	1.67	3.34	1.43	2.86	1.25	2.5	1.25	2.5	2.28	2.28	1.95
输入每转丝杆/螺母轴向位移量mm	L1	0.31	0.21	0.42	0.84	0.36	0.72	0.31	0.62	0.31	0.62	0.58	0.58	0.488
最大容许输入功率KW	V1	0.57	1.14	1.14	1.14	2.2	2.2	2.5	2.5	3	3	4	4	7
最大容许输入功率KW	L1	0.27	0.55	0.55	0.55	1.1	1.1	1.5	1.5	2.2	2.2	3.5	3.5	5.5
满载启动扭矩NM	V1	4.8	8.2	15.3	29.2	34.4	47.4	36.8	72.3	49.0	82.9	53.2	118	157
满载启动扭矩NM	L1	1.8	3.4	6.3	12.1	14.6	19.4	15.3	29.9	20.4	34	23.4	52	66.7
启动效率	V1	41	32	35	36	33	34	32	33	32	34	31	31	30
启动效率	L1	27	20	21	22	20	21	20	20	20	21	18	18	18
1500rpm时的运转效率	V1	59	58	62	65	59	60	58	59	58	60	55	55	53
1500rpm时的运转效率	L1	42	39	42	44	39	41	39	40	39	41	35	35	35
箱体材料		球墨铸铁箱体
箱体重量kg		6	9.5	9.5	10	23	24	38	40	62	64	78	78	125
每100mm丝杆+护筒重量kg		0.5	0.8	0.8	0.8	1.6	1.6	2.5	2.5	3.2	3.2	4.6	4.6	7.3

五、产品应用结构范围

1.生产流水线中的提升、位移、夹紧、翻转等执行装置。

2.冶金设备中装置及夹紧，提升和翻转装置。

3.车辆制造业的举车机、柔性工装及焊接升降机等。

4.光伏产业单晶硅、多晶硅铸锭炉的升降装置及太阳能发电跟踪装置。

5.航空航天、国防军事、天文望远镜等遥控执行装置。

6.升降舞台升降装置。

7.造船、水利、食品及仓储、铸造等行业、医疗机械、木工机械、食品机械的各种执行机构。

8.立车和龙门等机床上的提升装置。

六、产品性能优点

1.高速、高频率：SJB滚珠丝杆螺旋升降机适用于高速、高频率和高性能的装置设备中。

2.效率高：应用滚动摩擦技术，提高了整机效率，只需很小的驱动源就可以产生很大的推力。

3.高速化：与普通梯形丝杆相比，速度有很大的提高，能轻松而高速的运转。

4.产品结构模块化：产品结构紧凑，模块化，可简单连接各种辅助附件和驱动源。

5.环保低噪：产品运行噪音小、采用润滑脂润滑，无泄漏。

6.安装结构多变：可支持横向、纵向、角度倾斜等各种安装结构。

7.产品智能化：产品可通过安装各种元器件和驱动控制系统，实现自动化智能控制。

8.使用寿命长：采用高质量的滚珠丝杆，使其工作寿命提高3倍以上。

注：滚珠丝杆本身无自锁功能，需外加制动装置或选择带有制动的驱动源。
