一、产品概述及性能

---

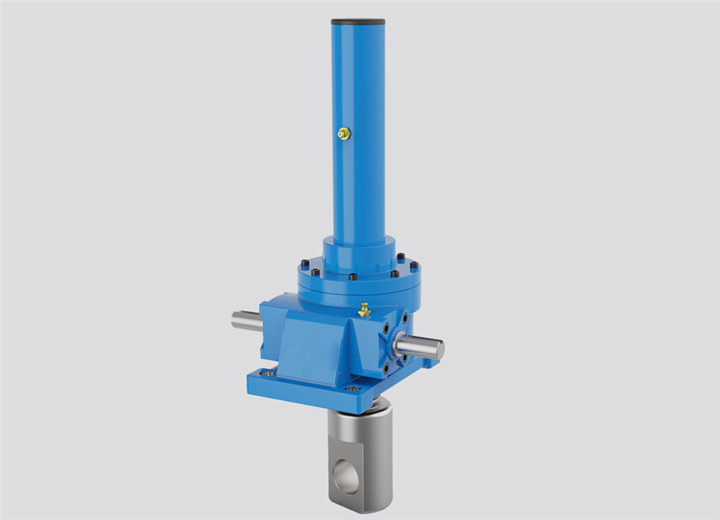

HK系列蜗轮丝杆升降机是科迈德公司在借鉴国外公司同类产品基础上，自主设计改进研发出的一种新型起重部件，承载能力从100KG — 100T。和普通蜗轮丝杆升降机相比，HK蜗轮丝杆升降机具有几个显著的特点：结构更紧凑、传动比更多、输入形式更多样化，因其内部核心部件蜗轮采用了锡青铜材质，所以使用寿命也更长。允许最高升降/给进速度可达3.6m/min，最高输入转速1800r/min。产品通过蜗轮传动丝杆完成提升、下降、推进、翻转等动作功能，主流驱动源可分为电动机驱动和手动驱动，也支持液压、气动等其它驱动方式。电动机驱动可实现定速驱动和调速驱动，同时支持搭载高精密伺服驱动控制系统，可按照设定程序指令完成精准控制，实现智能传动 “ Intelligent transmission system  ”工作系统。工作环境温度-20~100C°之间，丝杆工作行程长度可按客户要求制造。

二、产品结构和装配形式

---

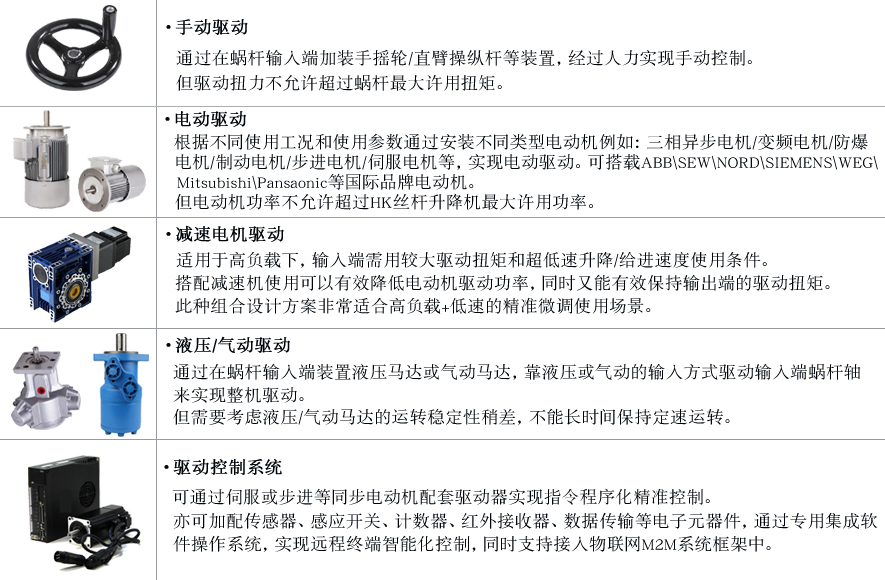

三、产品驱动控制形式

---

四、产品主要性能参数

---

五、产品应用结构范围

---

1.生产流水线中的提升、位移、夹紧、翻转等执行装置。

2.冶金设备中装置及夹紧，提升和翻转装置。

3.车辆制造业的举车机、柔性工装及焊接升降机等。

4.光伏产业单晶硅、多晶硅铸锭炉的升降装置及太阳能发电跟踪装置。

5.航空航天、国防军事、天文望远镜等遥控执行装置。

6.升降舞台升降装置。

7.造船、水利、食品及仓储、铸造等行业、医疗机械、木工机械、食品机械的各种执行机构。

8.立车和龙门等机床上的提升装置。

六、产品性能优点

---

1.静载自锁：梯形丝杆具有自锁功能，没有制动装置也可保持自锁状态。受较大振动冲击负荷时，自锁有失效风险需加制动。

2.可靠性高：产品可设计应用于各种恶劣工况环境下，机械性能稳定可靠。

3.产品结构模块化：产品结构紧凑，模块化，输入形式多样，可简单连接各种辅助附件和驱动源。

4.环保低噪：产品运行噪音小、采用润滑脂润滑，无泄漏。

5.安装结构多变：可支持横向、纵向、角度倾斜等各种安装结构。

6.材质可选：根据不同使用环境，丝杆可选用不锈钢、40CrMoTi、40CrMo、20CrMo等低碳合金钢材料，提升机械性能。

7.产品智能化：产品可通过安装各种元器件和驱动控制系统，实现自动化智能控制。

8.使用寿命长：产品内部核心部件蜗轮可采用铝青铜或锡青铜等高耐磨性材料，直接提升产品使用寿命。
