一、产品概述及性能

---

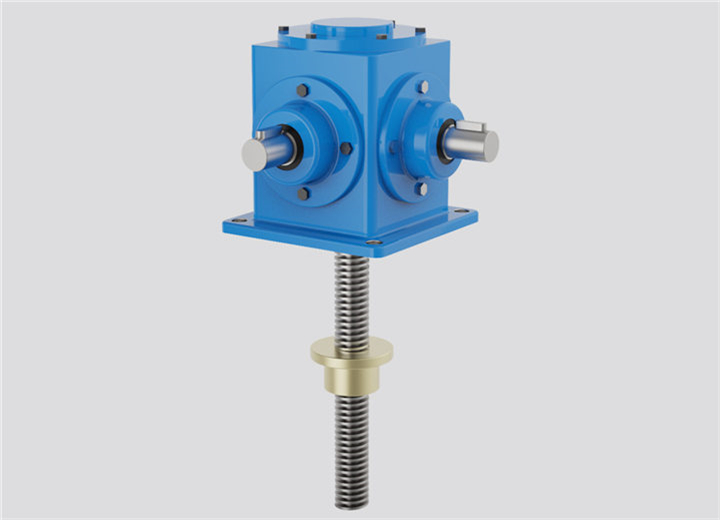

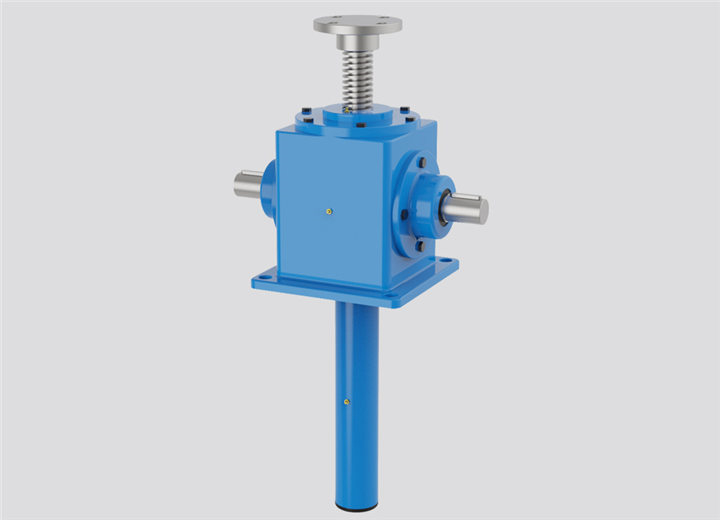

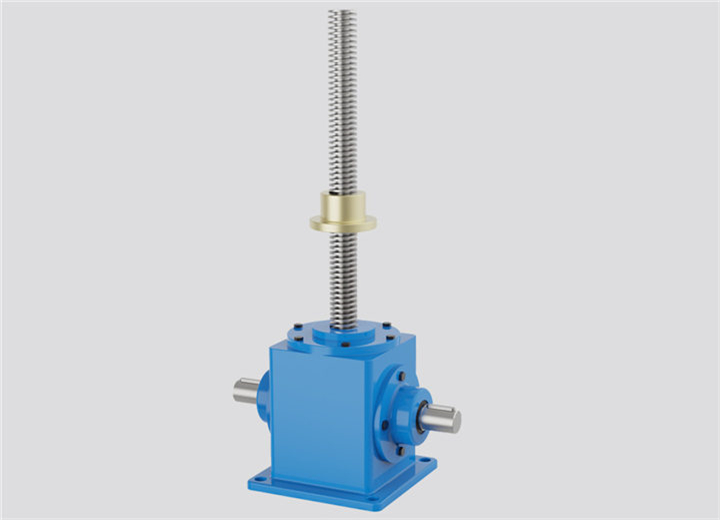

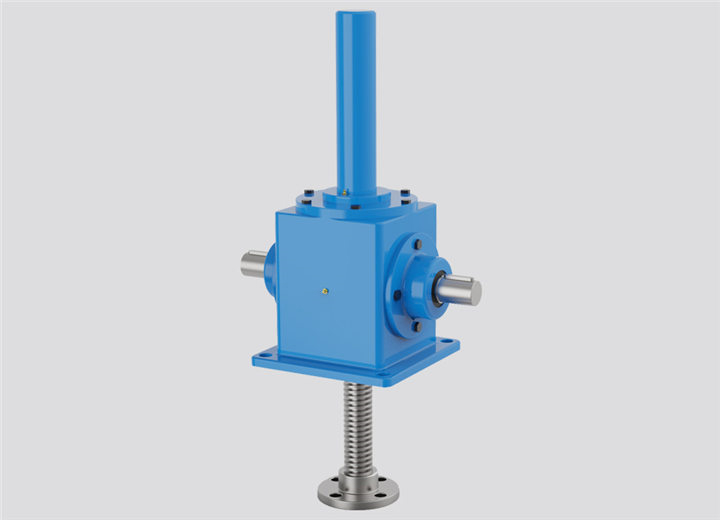

KHS系列高速锥齿轮丝杆升降机是科迈德公司自主研发的一种高速基础起重部件，承载能力从100KG — 50T。和普通蜗轮丝杆升降机相比，KHS锥齿轮丝杆升降机具有一个显著的特点：丝杆升降速度快，因核心传动结构为锥齿轮传动，齿轮传动比较小，所以适用于高速运转场合。允许最高升降/给进速度可达6m/min，最高输入转速500r/min。产品通过锥齿轮传动丝杆完成提升、下降、推进、翻转等动作功能，主流驱动源可分为电动机驱动和手动驱动，也支持液压、气动等其它驱动方式。电动机驱动可实现定速驱动和调速驱动，同时支持搭载高精密伺服驱动控制系统，可按照设定程序指令完成精准控制，实现智能传动 “ Intelligent transmission system  ”工作系统。工作环境温度-20~100C°之间，丝杆工作行程长度可按客户要求制造。

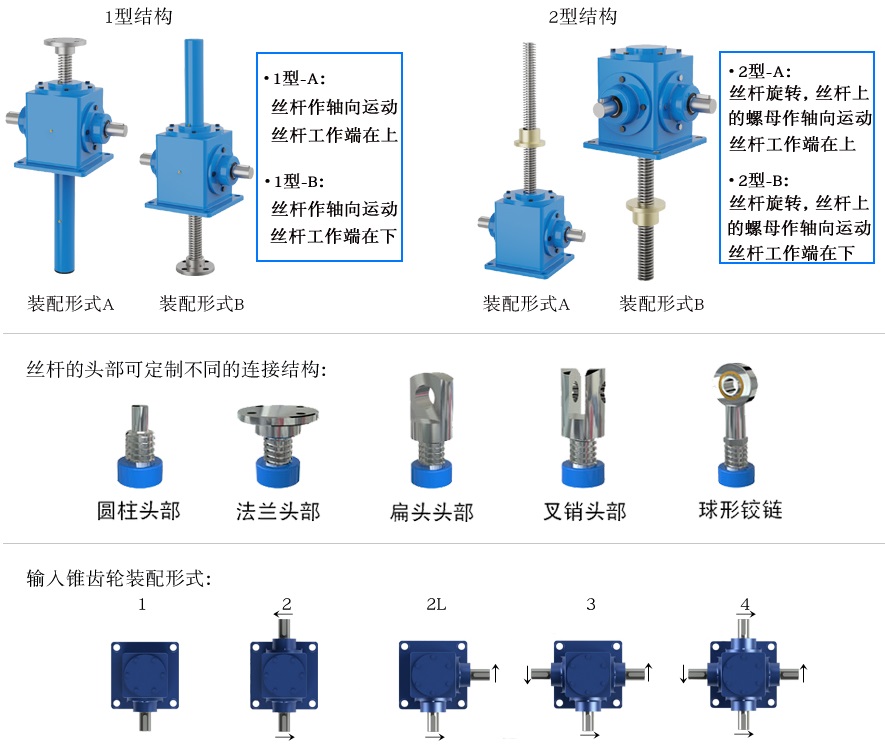

二、产品结构和装配形式

---

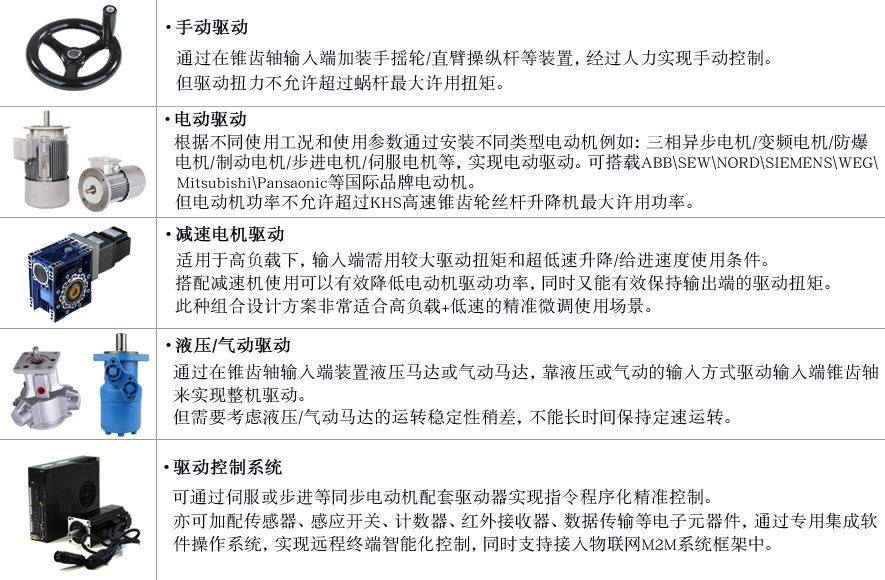

三、产品驱动控制形式

---

四、产品主要性能参数

      2.提升不同负荷时允许的扭矩、功率、转速不同，不同起动持续率的最大功率不同。

      3.对有双方向套的升降机，丝杆除受轴向力外，也允许受一定的侧向力。

      4.输入轴伸处允许承受一定的径向力、允许装齿轮、链轮或皮带轮。

五、产品应用结构范围

---

该产品广泛应用于机械、冶金、建筑、水利、化工、医疗、文化卫生等各个行业。

1.机械加工上重压紧固装置升降台、翻转装置及塑料加工机器等

2.安装和维修用爬梯和工具升降架、机车维修升降台位。

3.轧机辊道间隙调整、管材或板材位置的调整

4.铸造启膜混凝土凝土造型

5.冶炼方面用于调整电极、热液体浇筑

6.建筑方面用于移动设备和组合成品的模版，可升降的窗户、墙壁、围墙等

7.文化卫生方面可升降舞台、调整游泳池地面高度、调整手术台高度

8.水利方面用于水库的闸门和保护板

9.科研方面用于不能用人力调整的运动等

特适用于大型的升降平台。

六、产品性能优点

---

1.静载自锁：梯形丝杆具有自锁功能，没有制动装置也可保持自锁状态。受较大振动冲击负荷时，自锁有失效风险需加制动。

2.动力源广泛：可支持各种动力源输入，手动、电动、气动、液压等动力源。

3.产品结构模块化：产品结构紧凑，模块化，可简单连接各种辅助附件和驱动源。

4.环保高速：产品运行速度快、采用润滑脂润滑，无泄漏。

5.安装结构多变：可支持横向、纵向、角度倾斜等各种安装结构。

6.材质可选：根据不同使用环境，丝杆可选用不锈钢、轴承钢、40CrMoTi、40CrMo、20CrMo等低碳合金钢材料，提升机械性能。

7.产品智能化：产品可通过安装各种元器件和驱动控制系统，实现自动化智能控制。

8.使用寿命长：产品内部核心部件锥齿轮采用40CrMoTi高性能合金材料，直接提升产品使用寿命。
